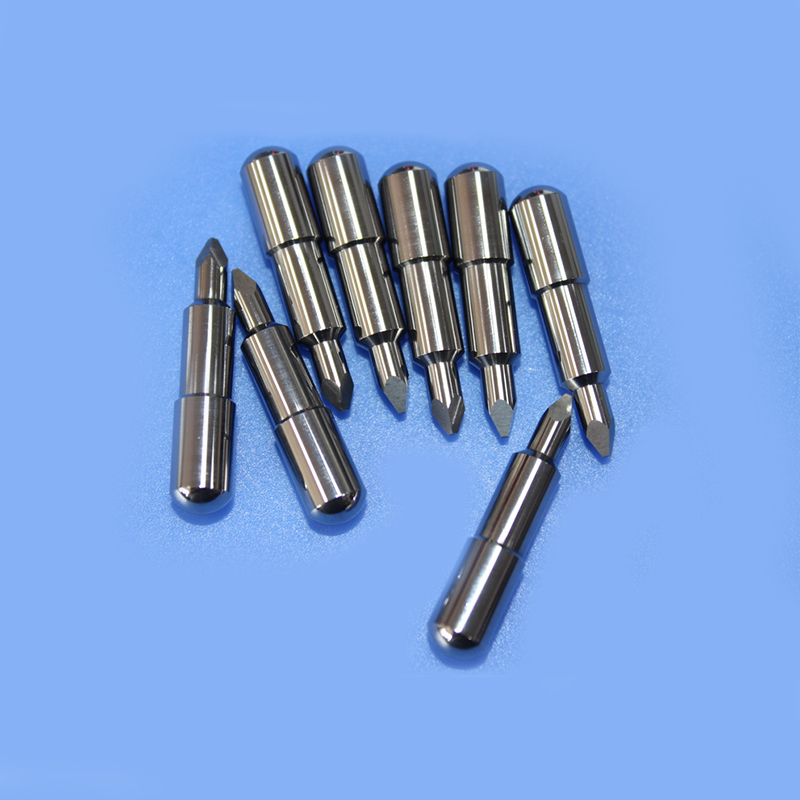

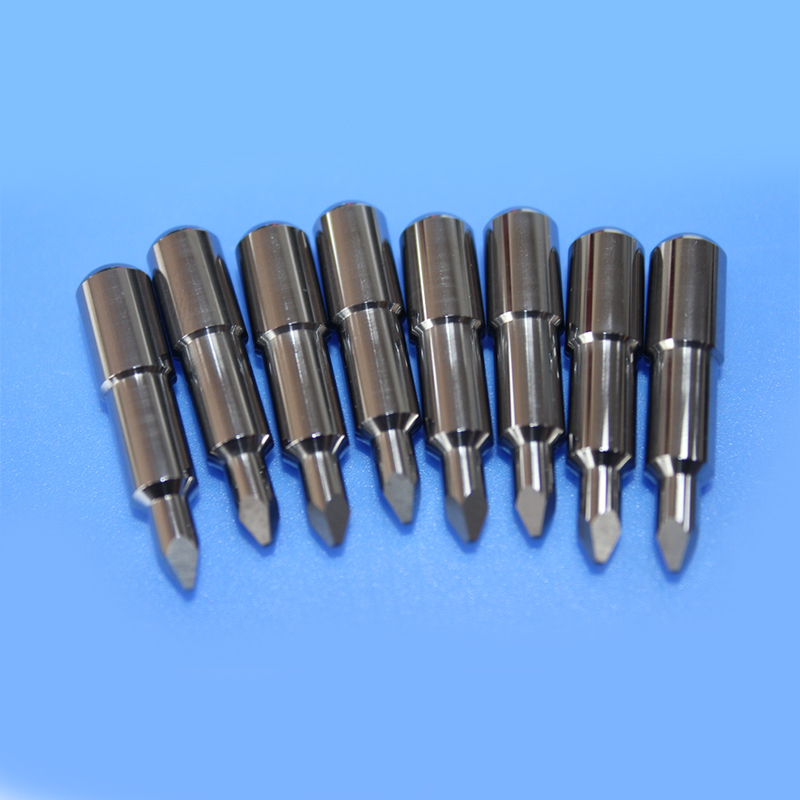

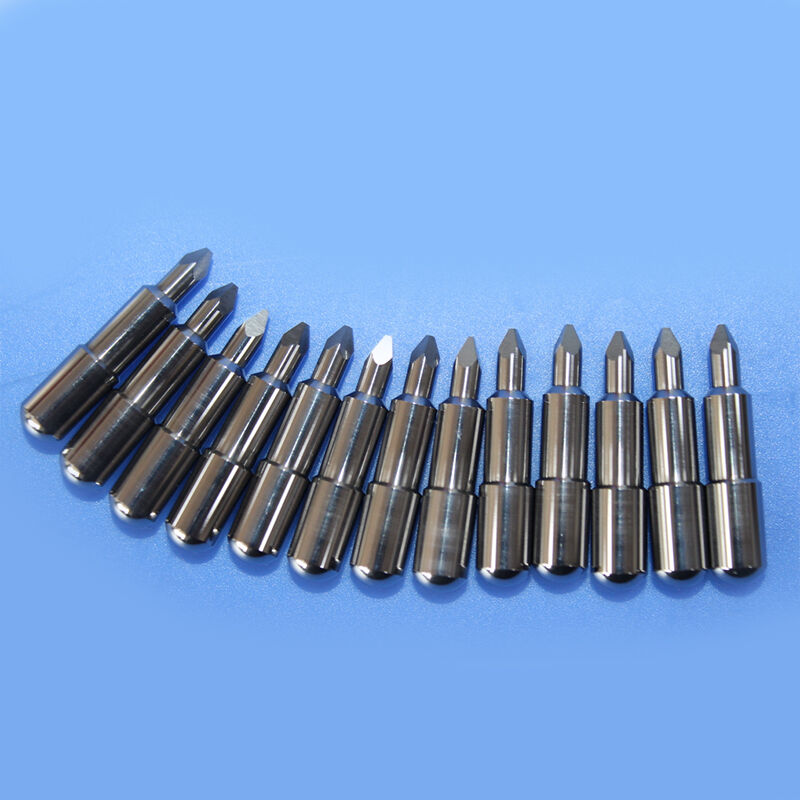

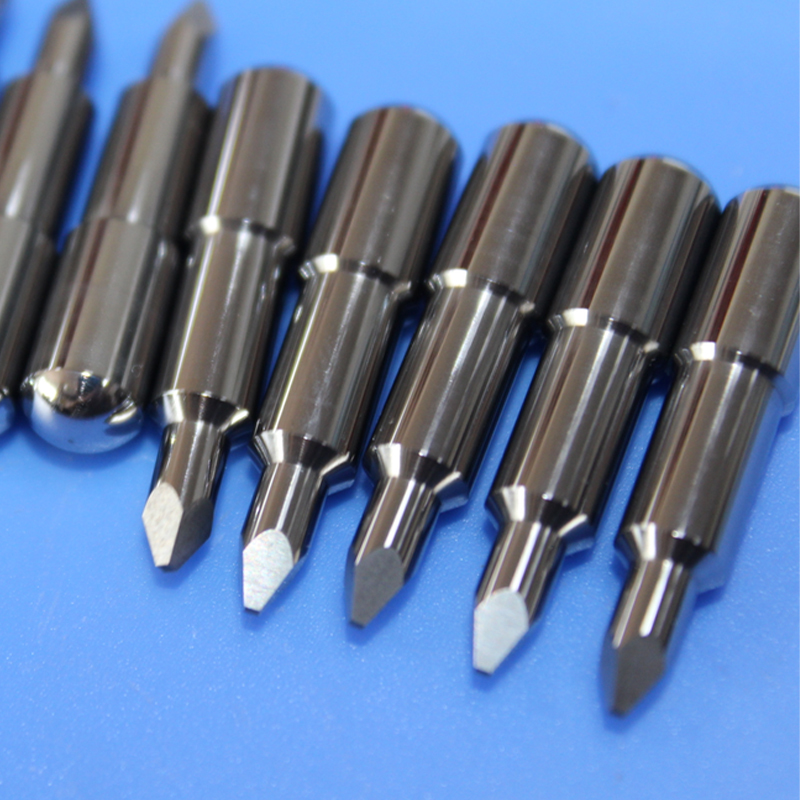

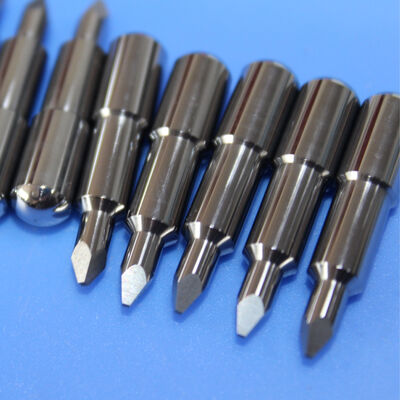

مقاومة ارتداء عالية قوس كربيد التنغستن رأس هكساجوني مع استقرار أبعاد عالية ودقة 0.001 - 0.01 ملم

الطرف السادس الأطراف للكاربيد التنغستن القوس هو ملحق آلة آلة عالية الدقة المصنوعة من مواد الكاربيد التنغستن عالية الأداء (WC).يجمع بين هيكل الرأس على شكل قوس مع تصميم ساق ستة أطراف ويستخدم في المقام الأول لتثبيت قطعة العمل وتحديد موقعها في المحولات، آلات طحن، آلات طحن، ومراكز معالجة CNC.يستخدم هذا المنتج على نطاق واسع في معالجة المكونات من نوع العمود والدوران في جميع الصناعات مثل التصنيع الميكانيكي العام، وتجهيز قطع غيار السيارات، والفضاء، والخدمة كمكون حاسم للتركيز الدقيق والتناوب المستقر.

يتم إنتاج الطرف السادس الأطراف من كربيد التولفستين القوس باستخدام مسحوق كربيد التولفستين عالي النقاء كمادة أولية ، مع إضافة مواد ربطة معدنية مثل الكوبالت (Co) ،من خلال عملية معدنية مسحوقيتراوح محتوى الكوبالت النموذجي من 10٪ إلى 20٪ ، مع كثافة 13.85-14.5 غرام / سم 3 ، صلابة تصل إلى HRA 86-92 ، قوة الانكسار العرضي من 2200-4500 MPa ، موديل المرونة من 490-540 GPa ،ومعامل التوسع الحراري حوالي 4.9-5.4 × 10-6 درجة مئوية

يمكن تصنيع الطرف إما كهيكل متكامل صلب من كربيد التونغستين أو عن طريق تضمين إدراج كربيد التونغستين ، حيث يوفر التصميم المتكامل مزايا في الأداء المتسق.عملية التصنيع تشمل خلط، والضغط والحفر والطحن الدقيق ، مع دقة التسامح الهندسي التي تصل إلى ± 0.002 ملم.

تصميم الطرف على شكل قوس (على سبيل المثال ، لمواصفات SR3.6) يوفر اتصالًا سطحيًا بدلاً من اتصال نقطة مع ثقب وسط القطعة. وهذا يوزع بفعالية إجهاد الاتصال ،يقلل من التآكل المحلي، يقلل من مقاومة الاحتكاك بين القطعة العاملة والرأس ، ويحسن استقرار الدوران.توفير عمر خدمة أفضل بكثير من أطراف الصلب المقاوم، مع مقاومة الارتداء بشكل فعال والحفاظ على دقة التركيز على الاستخدام الممتد.

هيكل الجذع السادس الأطراف يوفر قدرة أكبر على نقل عزم الدوران أثناء التثبيت والقفل ،تسهيل العمل بالمفاتيح القياسية وضمان الاتصال الموثوق به بين الطرف ودورة الآلة، منع تخفيف أو تحريك أثناء المعالجة.

تتميز الطرفية بقسوة عالية (تتجاوز بكثير صلب الصلب الصلب) ، ومقاومة ممتازة للاستعمالات اللاصقة ، والانحناء الجيد وقوة الضغط ،ومستوى معين من مقاومة التآكل لمواجهة الهجوم الكيميائي من سوائل القطع ومواد التبريدصلابة واستقرار جيدة تخفض بفعالية الاهتزاز أثناء دوران عالية السرعة وعمليات القطع الثقيلة ، مما يضمن معالجة سلسة. يمكن أن تصل المستديرة ≤0.002 مم ،يتم التحكم في التدفق ضمن حدود ≤0.006 ملم ، ويمكن أن تحقق إتمام السطح في قوس R0.3 Ra ≤0.4، تلبية متطلبات المعالجة الدقيقة.

طرف القوس الكربيد التونغستين مناسب للتطبيقات التي تتطلب دقة مركزية عالية ومقاومة للارتداء ، مثل تحويل العمود الدقيق ، ومعالجة قطعة العمل الرقيقة ،معالجة الشرائح بالثقوب، وعمليات تجميع الميت التدريجي. المواصفات المشتركة توفر في الجدول أدناه:

يدعم قوس كربيد التونغستين الطرف السادس الأبعاد غير القياسية والأشكال حسب رسومات العميل. عند اختيار الطرف، يجب أن تعطي اعتبار شامل لمادة قطعة العمل،متطلبات دقة التصنيع، قطع حجم الحمل، سرعة التشغيل، وبيئة المبرد.
