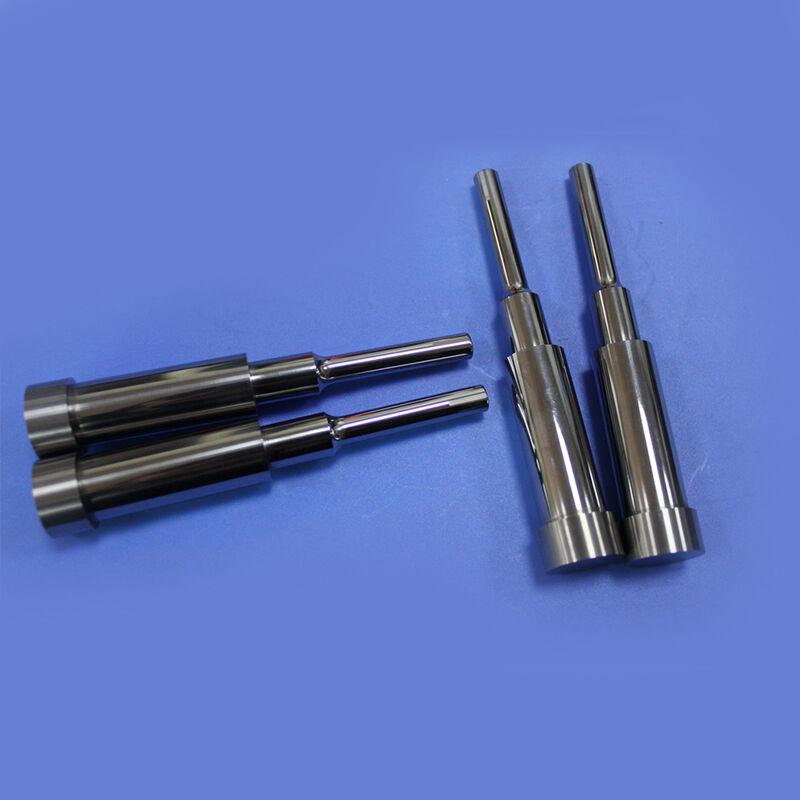

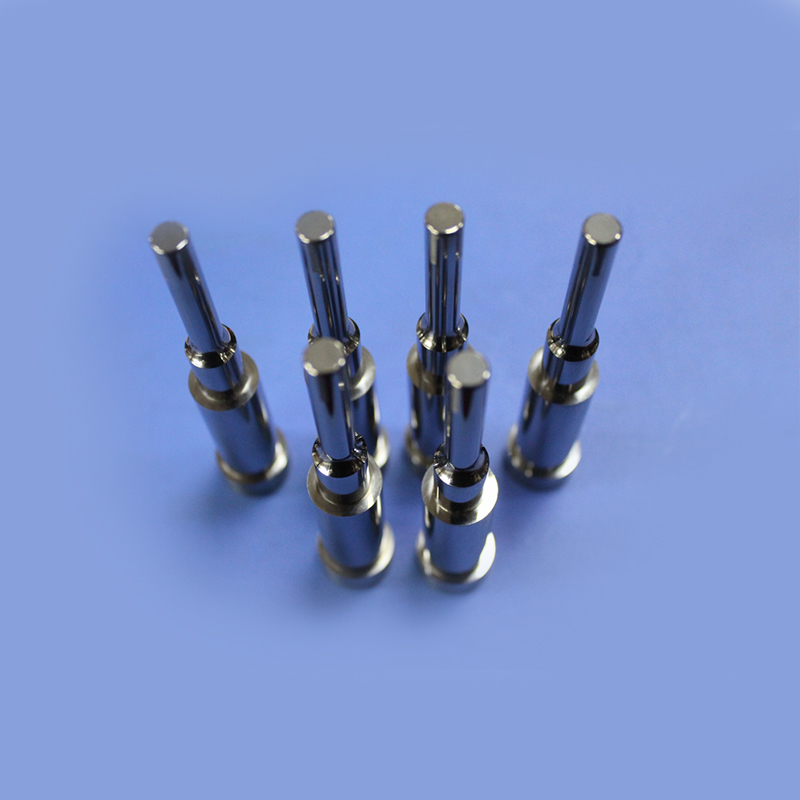

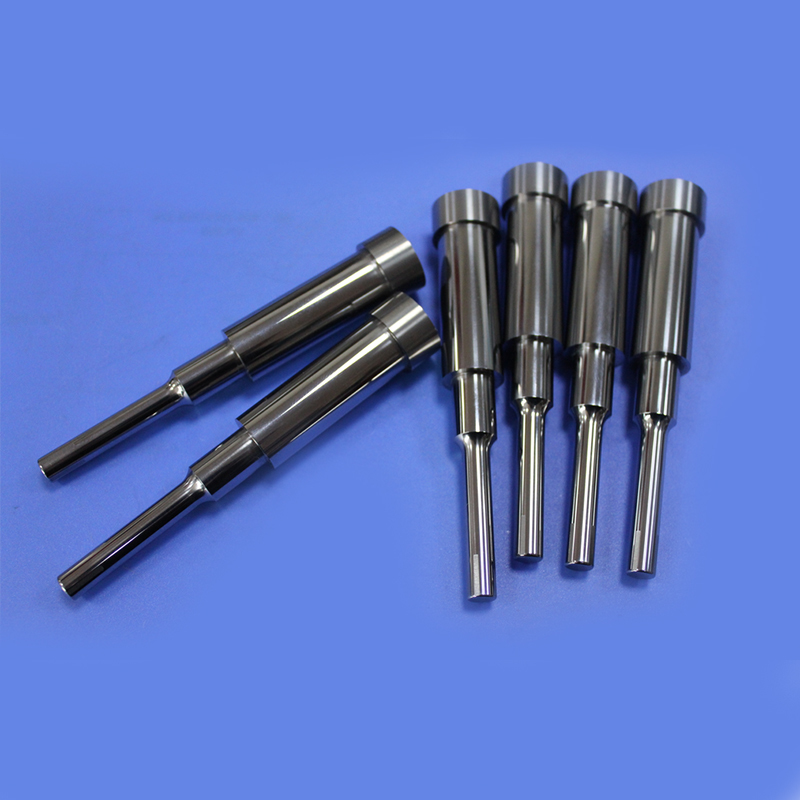

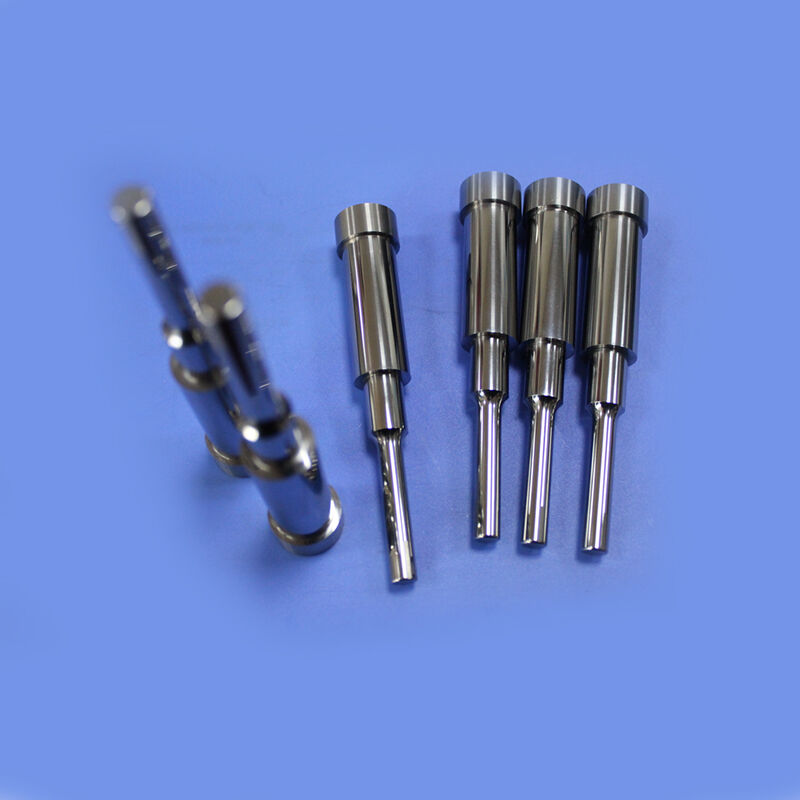

إبرة الكربيد الصلب المسطحة في الطرف الأمامي مع مقاومة التآكل والتآكل لـ ± 0.002mm إعادة التكرار في المحيط ودرجة حرارة التشغيل تصل إلى 600 درجة مئوية

تم تصميم هذا المنتج خصيصًا للختم المعدني عالي الدقة، وتثقيب الموصل الإلكتروني الدقيق، والتطبيقات عالية التآكل. إنها تستخدم ركيزة كربيد الأسمنتية ذات الحبوب الدقيقة للغاية معالواجهة الأمامية مسطحة (قطع D أو وضع مسطح)تصميم. يضمن هذا الهيكل صلابة عالية جدًا عند حافة القطع مع حل المشكلة الشائعة المتمثلة في اللكمات الدائرية التقليدية التي تدور تحت الأحمال الثقيلة، مما يؤدي إلى تقطيع الحواف. يوفر التصميم المسطح توجيهًا زاويًا دقيقًا، مما يضمن اتجاه التثقيب المتسق في القوالب متعددة المحطات.

إن الهيكل المسطح الأمامي الفريد (المسطح الفردي أو المسطح المزدوج المتماثل)، جنبًا إلى جنب مع سطح التثبيت المسطح، يزيل تمامًا دوران الثقب تحت تأثير التردد العالي. يعد هذا أمرًا بالغ الأهمية للتثقيب غير المنتظم (مثل الأشكال المستطيلة أو البيضاوية أو المعقدة)، مما يضمن تكرار محيطي يصل إلى ±0.002 مم.

• مادة:مصنوع من مسحوق كربيد التنجستن البكر (WC-Co)، مع محتوى الكوبالت القابل للتعديل من 6% إلى 15% بناءً على ظروف العمل.
• صلابة:HRA 89°-93° (HV 1600-1900).
• أداء:عند استخدامه في الختم عالي السرعة (الشوط> 800 SPM) أو تثقيب المواد الكاشطة مثل الفولاذ المقاوم للصدأ أو البلاستيك المقوى بالألياف الزجاجية، فإن عمر الخدمة يكون20-50 مرة أطولمن اللكمات الفولاذية عالية السرعة (SKH-51/M42).

باستخدام تكنولوجيا التلبيد المتدرج، تحافظ المثقاب على صلابة الكسر الجيدة (KIC) في الداخل، مما يتجنب الكسر الهش الناتج عن القوى الجانبية. وهذا مفيد بشكل خاص للمنطقة الانتقالية "الخطوة المسطحة" ذات الجدران الرقيقة.

• الالكترونيات الدقيقة:دبابيس طرفية، جهات اتصال الموصل، ختم إطار الرصاص IC (يمنع كسر المقاطع المسطحة فائقة الدقة).
• صناعة السيارات:بادئ تشغيل الوسادة الهوائية، مبيت المستشعر على شكل ثقب.
• يموت الدقة:قوالب تقدمية عالية العمر لعمليات التثقيب والتقطيع.
• مواد خاصة:تثقيب المواد المغناطيسية، والجرافيت، والأجسام الخزفية الخضراء، وغيرها من المواد الصلبة/الهشة.

1. تثبيت:تنظيف سطح لقط قبل التثبيت. تأكد من محاذاة المستوى المسطح بدقة مع اتجاه دبوس وتد مجموعة القالب.لا تدق بالقوة.
2. تناسب التخليص:إزالة القالب الموصى بها هي 5%-8% من سمك المادة (الكربيد حساس جدًا لختم الخلوص).
3. تبلد الحافة:حتى الحد الأدنى من التقطيع يتطلب إعادة شحذ فورية. يستخدمعجلات طحن الماسفقط (كربيد السيليكون الأخضر غير فعال).
4. منع الصدأ:في حين أن كربيد التنغستن نفسه لا يصدأ، إلا أن المادة الرابطة (الكوبالت) يمكن أن تتآكل. استخدم زيتًا وقائيًا إذا كان الجهاز خاملاً لفترات طويلة.

يرجى تقديم المعلومات التالية للحصول على عرض أسعار دقيق:

1. الطول الإجمالي (L)، قطر الرأس (D)، العرض المسطح (W).
2. نوع المادة وسمك قطعة العمل.
3. ضربات الآلة في الدقيقة (SPM).
4. الطلاء مطلوب (النوع) أو غير مطلي.
