صناعة الكربيد التنغستينية الدقيقة

منتوج وصف

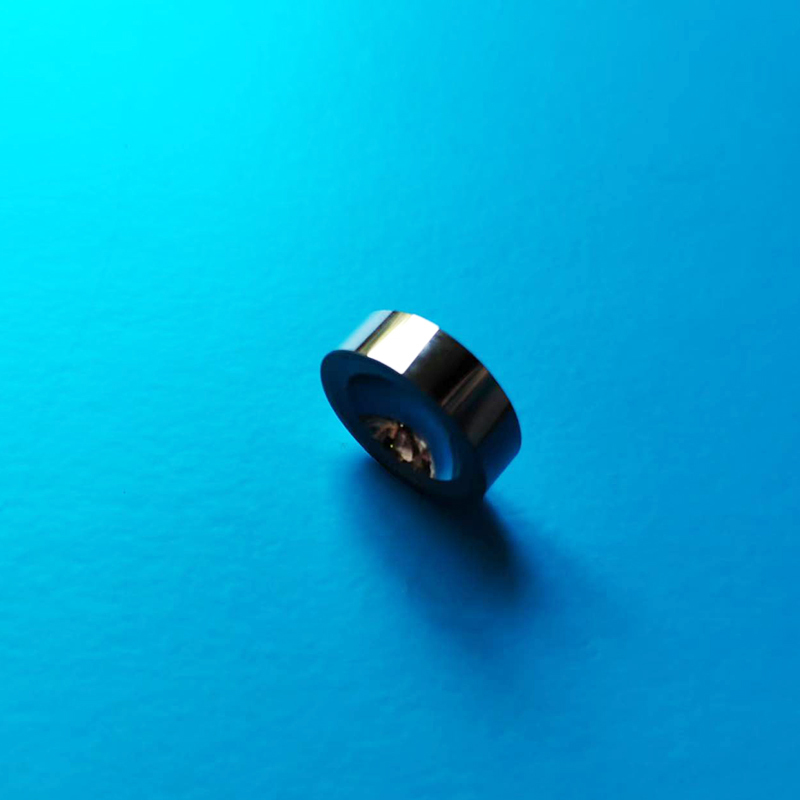

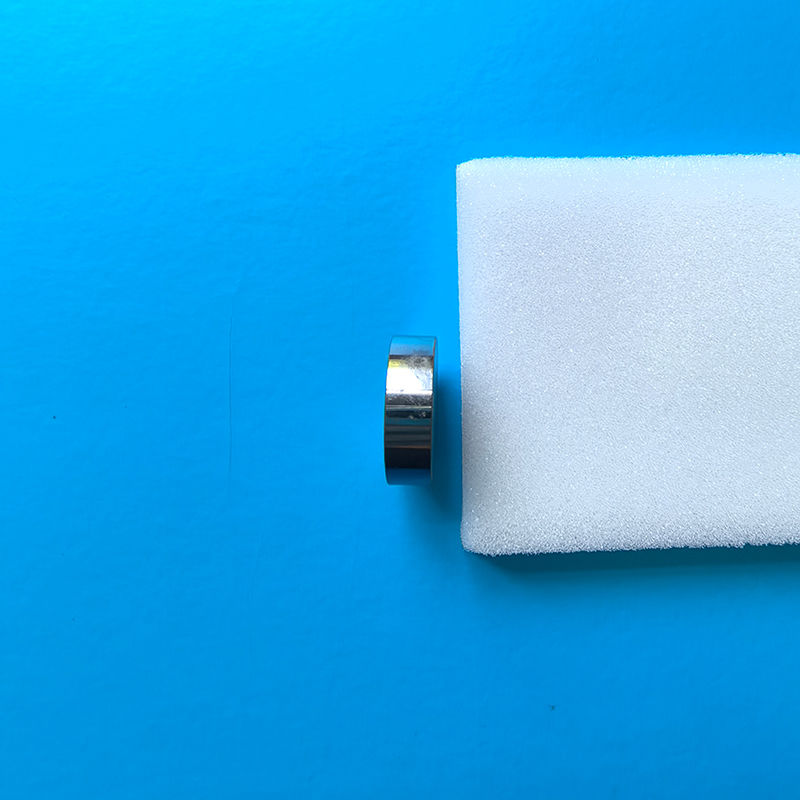

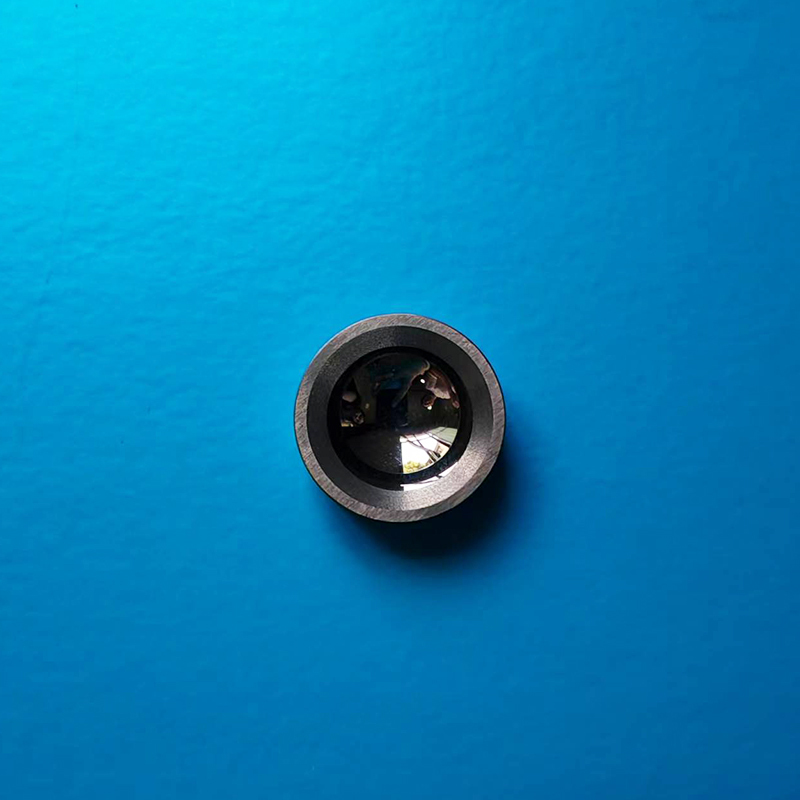

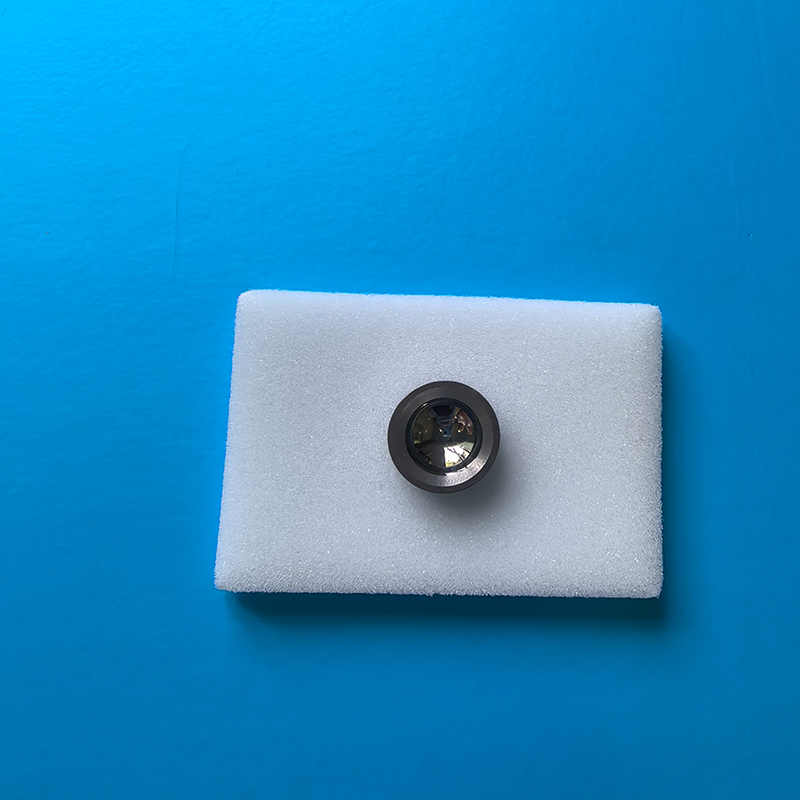

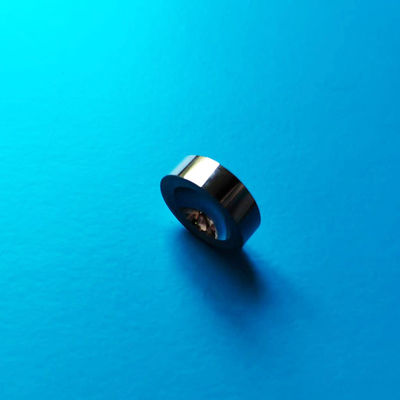

الدقة التونغستين كاربيد يموت مع قوس منحدر ناعم

لمحة عامة عن المنتج

صبغات كاربيد التنغستن (WC-Co) هي صناديق سبائك صلبة تتكون من كاربيد التنغستن كمادة أساسية والكوبالت كمواد ربطة. يتم استخدامها على نطاق واسع في طابع المعادن ، والرسوم ،وتشكيل الطلباتوتشمل الميزات الرئيسية:

• صلابة عالية جداً(≥ 90 HRA) ، مع مقاومة الارتداء التي تتجاوز بكثير القوالب الفولاذية.
• مقاومة درجات الحرارة العالية(درجات حرارة تشغيل تصل إلى 600 درجة مئوية +) ، مناسبة للتجهيز المستمر عالي السرعة.
• مدة حياة أطول، أطول من القوالب التقليدية بـ 5~10 مرات، مما يقلل من وقت التوقف.
• أداء الدقة، مثالية للدقةالمكونات (مثل الموصلات الكهربائية، المحامل الصغيرة).

تطبيقات نموذجية

• رسومات الرسم المعدنية: للاستحمام العميق من الفولاذ المقاوم للصدأ، سبائك النحاس، الخ؛
• محطات الطابع: التفريغ الدقيق للمواد عالية الصلابة (مثل الصلب السيليكوني ، سبائك التيتانيوم)
• محطات التشكيل البارد: التشكيل البارد للشفرة/المكسرات.
• الصناعات المتخصصة: مكونات محركات الطيران والفضاء، تشكيل الأجهزة الطبية.

مزايا المنتج

• تصاميم مخصصة: دعم هندسة تجويف غير قياسية
• معالجات السطح: التلميع المرئي الاختياري (Ra≤0.05μm) أو الطلاءات (TiN، DLC) لتقليل الاحتكاك.
• تحسين الهيكل: تصميم الحلقة المجهدة مسبقاً يمنع التشقق تحت الضغط العالي.

تحدي التصنيع: تصنيع القوس المنحني بدقة

1الصعوبات الرئيسية

• معالجة المواد الصلبة: صلابة كربيد التنغستن (قريبة من الماس) تسبب ارتداء الأدوات بسرعة.
• متطلبات دقة القوس: مساحات تسامح ضيقة (± 0.005mm) وملء السطح (Ra≤0.1μm)
• الهندسة المعقدة: التجاويف العميقة والانتقالات متعددة القطاعات (على سبيل المثال ، الفيلات) تسبب اهتزاز الأداة / تشيبينغ.

2الحلول

• عمليات متخصصة:
• نظام EDM بطيء السلك (حادة): يستخدم سلك الموليبدينوم Ø0.03mm، دقة ±0.002mm؛
• إغراق الجهاز الإلكتروني (التهوية): أقطاب كهربائية من النحاس / الجرافيت مع معالجة متعددة المحاور
• طحن الماس ( النهائي): عجلات الماس المرتبطة بالراتنج، معدل التغذية ≤1μm/pass.
• التقنيات المساعدة:
• فحص المسح ثلاثي الأبعاد: مقارنة نموذج CAD في الوقت الحقيقي لتصحيح المسار
• المعالجة الحرارية لتخفيف الضغط: يمنع التشوه بعد التصنيع.

3مراقبة الجودة

• فحص الأبعاد: مسح CMM كامل الملف
• سلامة السطح: قياس التداخل في الضوء الأبيض للكشف عن الشقوق الصغيرة
• الاختبار على مدى الحياة: اختبارات التعب التشغيلية المحاكية.
