القالب المحقن للقلب السيراميكي لنظام الاتصال بالألياف البصرية

منتوج وصف

القالب المحقن للقلب السيراميكي لنظام الاتصال بالألياف البصرية

مقدمة:

رابط الألياف الضوئية هو عنصر سلبي لا غنى عنه في نظام الاتصالات بالألياف الضوئيةتستخدم بشكل رئيسي لتحقيق التوصيل الدقيق غير الدائم بين الوجهات النهائية للمعدات، بين المعدات والأداة، بين المعدات والألياف البصرية، وبين الألياف البصرية والألياف البصرية.إنتاج الطاقة البصرية من الألياف المرسلة يتم مقترنة إلى الحد الأقصى في الألياف المتلقيةتتكون معظم موصلات الألياف الضوئية من ثلاثة أجزاء: اثنين من أقواس التزاوج (أقواس) و غطاء الارتباط. يتم تركيب الأقواس في طرفي الألياف.أكمام الارتباط تؤدي دور المواءمة، وغالبًا ما تكون الأغلفة مجهزة بشرائح معدنية أو غير معدنية لتسهيل تركيب وتثبيت الموصلات.

للخلاء من الحاجز السريري يحتوي على ثقب صغير من 0.1 ملم ولها متطلبات عالية للتركيزية الأبعاد..وبالتالي فإن صب الحقن من مسحوق السيراميك يجب أن يحتاج إلى قالب السيراميكية عالية الجودة.تصنيع الفراغ والآلات المعدنية الدقيقةأولاً، مادة مسحوق الزركونيا النانوية، مع معالجة استقرار اليتريوم، يتم صياغتها بالحقن في القالب الخاص بعد التحليل. ثم يتم صهرها لتكون فارغة في درجة حرارة عالية.ثانياً، يتم معالجة الفراغ من خلال سلسلة من طحن الدقة لتحقيق دقة تحت الميكرون. وبالتالي يمكننا الحصول على قشرة السيراميك مع صلابة جيدة ودقة عالية.

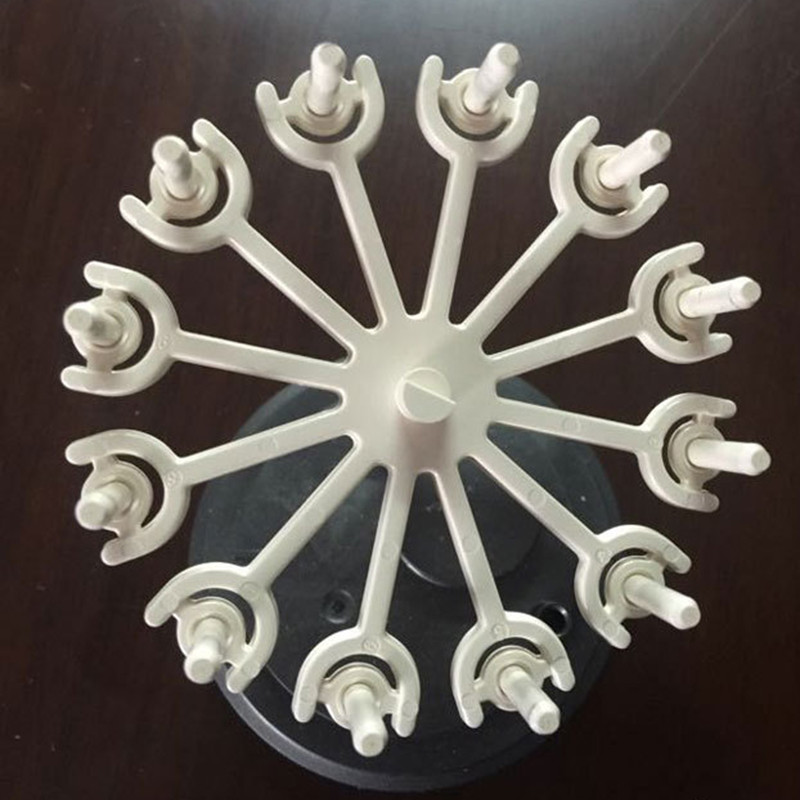

لضمان دقة قطعة العمل ولحجم ونوعية قطعة العمل صغيرة نسبيا،واحد القالب متعددة التجويف هو وسيلة ممتازة لتحسين كفاءة الإنتاج وزيادة الكفاءة الاقتصادية، والتي تحل محل الأجوف الثمانية ذات العينة الواحدة والجوفات الستة ذات العينة الواحدة السابقة. مع 12 نواة ذات العينة الواحدة ، يتم تحسين كفاءة الإنتاج مرات عديدة.وفقًا لتعليقات العمليات الفعلية من ورشة عمل Zhongke، النمط الأصلي من 8 تجاويف يستغرق 17 ساعة لصنع 4 مواد إطار، ونظام التبريد من 3 مدخلات 3 مخرجات يحتاج 12 ثانية لتبريد.نظام التبريد يحتاج فقط 8 ثوان لتبريدإذا استخدمت نظام التبريد من شركتنا 6 مدخلات 6 مخرجات يستغرق فقط 5 ثوان لتبريد والقالب مناسب للغاية لمواد الزركونيا سواء كانت الزركونيا المحلية أو المواد المستوردة الزركونياالحواجز السيراميكية التي تنتجها لدينا القلب السيراميكي إدخال الموت لديها استقرار جيد جدا، اتساق عالية ودقة عالية.

الطلبات على تكنولوجيا المعلومات وتكنولوجيا الاتصالات هي القوة الدافعة للحاجة إلى الحواجز السيراميكية للاتصالات الألياف. أدوات حادة تعمل بشكل جيد.في ظل المنافسة الشديدة في سوق صناعة تكنولوجيا الاتصالات البصرية، باستخدام قوالب السيراميكية عالية الجودة وعالية الكفاءة هي المفتاح لتحسين كفاءة الإنتاج.

المعلمات التقنية:

الحاجز السيراميكي للاتصال بالألياف البصرية هو منتج عالي الجودة من تكنولوجيا الاتصالات البصرية..تم استيراد مثل هذه الدبابيس السيراميكية ذات الدقة العالية من كوريا الجنوبية واليابان وما إلى ذلك.التكلفة العالية وفترة التسليم الطويلة تقيد بشكل خطير التنمية السريعة والصحية لصناعة الاتصالات البصرية لدينا.

إنتاج القلب السيراميكي الدقيق يحتاج إلى تعاون من القالب الدقيق للقلب السيراميكي وخرطوم PIN. تكنولوجيا عملية الحاجز السيراميكي بالألياف البصرية ناضجة للغاية،وتعتمد صناعتها على تقنيات العملية المتقدمة التالية:

• تكنولوجيا صياغة وتشكيل حقن مسحوق النانو الزركونيا
• تكنولوجيا تشكيل الثقوب الصغيرة التي يبلغ قطرها الداخلي 0.125 مم وطولها 12-15 مم
• تكنولوجيا معالجة السيراميك الدقيقة مع تحمل دقة 0.1μm
• طريقة التحكم في العملية لتخزين الحبوب تحت الميكرون
• مكونات الاتصالات البصرية ذات الخسارة المنخفضة مع خسارة إدخال ≤ 0.2 ديسيبل وخسارة عودة ≥ 40 ديسيبل.

المزايا:

معدات إنتاج القلب السيراميكي هي معدات خاصة ومهنية لإنتاج الحواجز السيراميكية.أشكال الأساس السيراميكي بالألياف البصرية والدبابيس الأساسية تستخدم معًاوخاصة الطلب الكبير الحالي على الاتصالات البصرية ، فإن نواة السيراميك عالية الجودة نادرة في المعروض. متطلبات الدقة للدبوس السيراميكي القلبية مرتفعة جدا.المطلوب الأساسي هو ±0.001 ~ ± 0.0005، والتي هي الفرضية الإلزامية لمتطلبات الدقة.

يتم إنتاج نواة موصلات الألياف الضوئية بكميات كبيرة باستخدام تقنيات صب الحقن السيراميكي ، والمواد السيرامية المستخدمة هي الزركونيا.,الزركونيا لديها الاستقرار الحراري الأفضل في درجات الحرارة العالية والخصائص العازلة الحرارية، مناسبة لإنتاج الطلاء السيراميكي والمنتجات المقاومة للحرارة العالية.الصبغات السيراميكية القائمة على الزركون مع الزركونيا كمادة خام رئيسية هي مكون مهم من الزجاجات عالية الجودة- التوصيل الحراري للزيركونيا هو الأدنى بين المواد السيرامية الشائعة، ومعامل التوسع الحراري أقرب إلى المواد المعدنية،وبالتالي فهي مادة سيراميكية هيكلية مهمةوالبنية البلورية الخاصة تجعلها مادة إلكترونية مهمة خصائص تحويل المرحلة والصلابة تجعل الزركونيا مواد السيراميك البلاستيكية.خصائصها الميكانيكية الجيدة والخصائص الحرارية الفيزيائية تجعلها مرحلة تقوية ممتازة في المواد المركبة المصفوفة بالمعادن.
